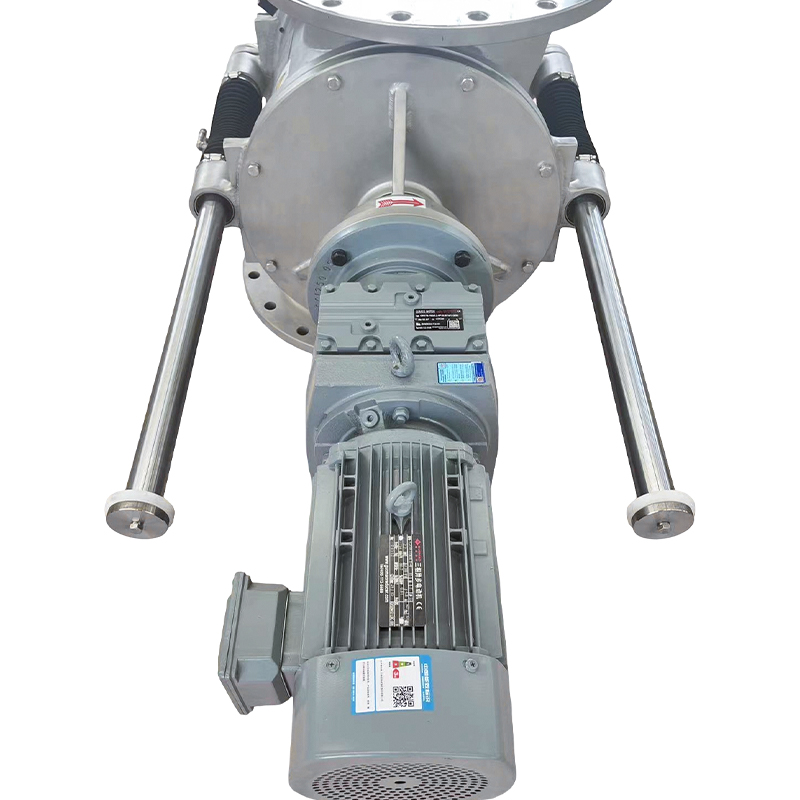

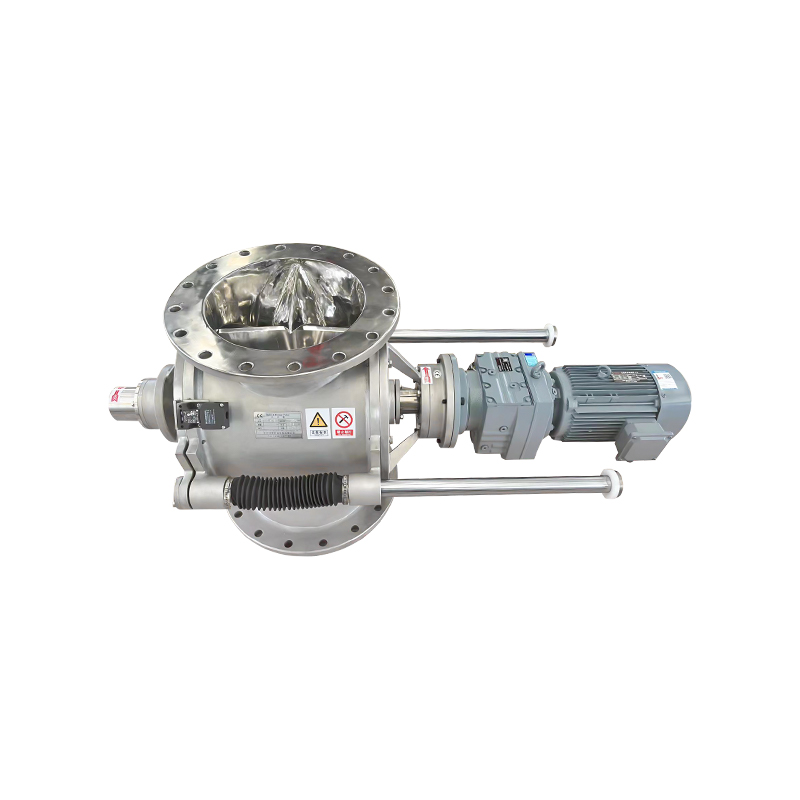

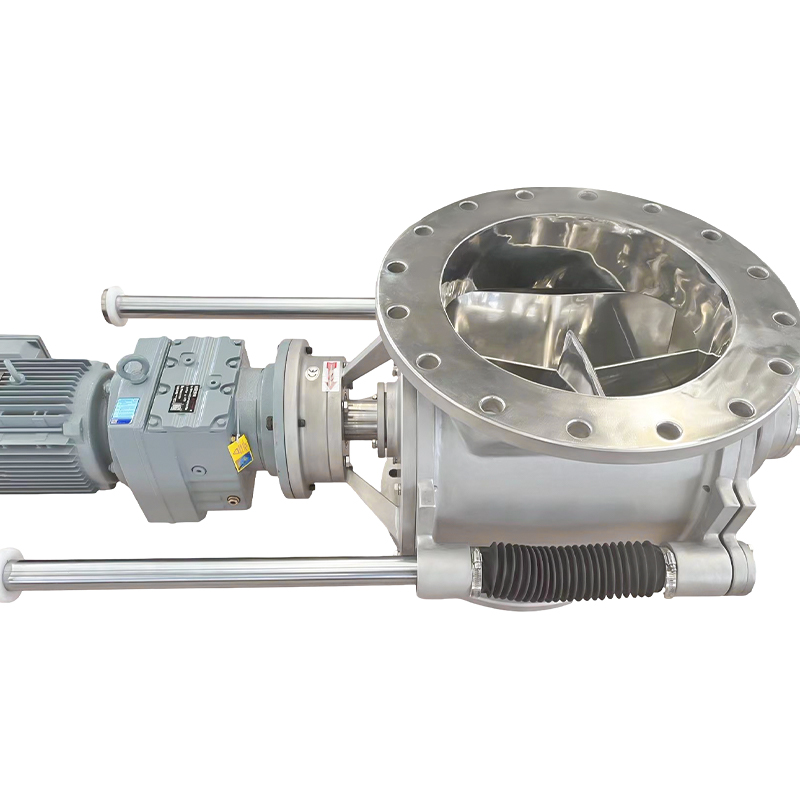

Katup Putar Anti Terjebak Dengan Saluran Masuk dan Keluar Offset

1. Offset garis tengah saluran masuk/keluar

Bagian tengah port umpan dan bagian tengah saluran keluar diimbangi dengan jarak tertentu sepanjang sumbu rotor (biasanya 1/4~1/3 panjang rotor).

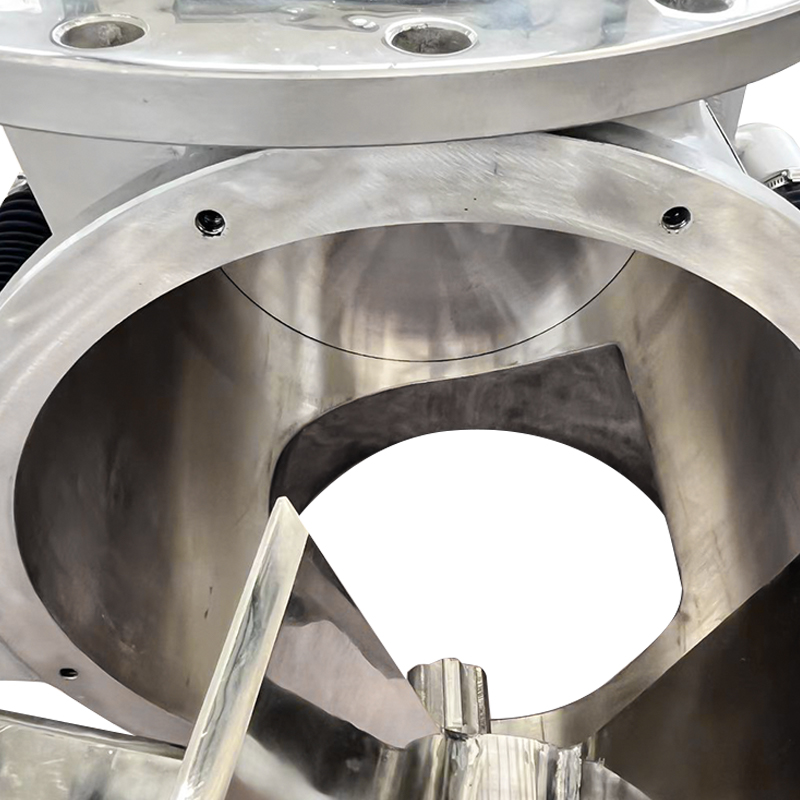

Rongga rotor tidak terkena saluran masuk dan saluran keluar secara bersamaan selama proses rotasi, sehingga membentuk proses kerja tersegmentasi "pengumpanan lengkap pertama → transfer tertutup → pelepasan lengkap". Perlindungan ekstrim terhadap integritas material
Hindari geseran dan penghancuran partikel: Bahan dipindahkan dalam rongga tertutup, dan tidak ada efek geser dari bilah rotor dan tepi cangkang pada partikel (bahan diperas dan dicukur oleh bilah dan cangkang ketika katup simetris dilepaskan).

Bahan yang berlaku:

·Kristal rapuh (seperti monosodium glutamat, butiran urea)

·Makanan kembung, butiran instan

·Pembawa katalis, karbon aktif

·Butiran medis

2. Kunci kedap udara tinggi
Isolasi jalur udara secara fisik: Karena saluran masuk/keluar tidak dibuka pada saat yang sama, ruang rotor membentuk ruang kedap udara yang tertutup rapat di bagian transfer, yang sepenuhnya menghalangi arus pendek aliran udara.

Perbandingan kinerja:

·Jenis katup Laju kebocoran (m³/mnt) Perbedaan tekanan yang berlaku (kPa)
·Katup simetris standar 0,8~1,5 < 10
·Katup offset 0,1~0,3 ≤ 30
·Sistem yang berlaku:
· Pengumpanan pompa silo pengangkutan pneumatik, pengumpanan unggun terfluidisasi, pembongkaran sistem penghilangan debu tekanan negatif.

3. Pengukuran dan pengisian yang akurat
Volume ruang konstan: Material tidak mengalami ekstrusi atau luapan di dalam ruang tertutup, dan volume pembuangan setiap ruang = volume geometrik × kepadatan material.

Tingkat pengisian > 95% (katup simetris hanya 70~85%): Ruang tersebut sepenuhnya sejajar dengan saluran masuk selama tahap pengumpanan, sehingga memperpanjang waktu pemuatan.

Skenario aplikasi:

·Sistem batching kuantitatif

·Pengumpanan mesin pengepakan

·Injeksi katalis reaktor

4. Peningkatan kemampuan beradaptasi terhadap material yang lengket/mudah dijembatani
Tidak ada ekstrusi bongkar paksa: Bahan tersebut dibuang secara bebas di dalam ruangan untuk menghindari bahan lengket tergores dan terikat oleh bilahnya.

Perpanjang waktu makan: Offset memperluas sudut fase pengumpanan, sehingga material ringan memiliki cukup waktu untuk mengalir ke dalam rongga dan mengurangi penghubungan.
