Penjelasan Katup Putar Port Persegi vs Jenis Airlock Lainnya

Apa Fungsi Katup Rotary Airlock dan Mengapa Desain Itu Penting

Katup pengunci udara putar — juga disebut pengumpan putar atau pengunci udara putar — adalah perangkat mekanis yang dipasang pada titik pembuangan hopper, silo, siklon, filter kantong, dan sistem pengangkutan pneumatik. Fungsi utamanya adalah untuk mengukur material padat dalam jumlah besar dari satu zona tekanan ke zona tekanan lainnya sambil mempertahankan perbedaan tekanan yang konsisten antara kedua zona. Tanpa pengunci udara yang efektif, kebocoran udara akan mengganggu efisiensi pengangkutan, menyebabkan arus balik material, dan dapat menimbulkan bahaya keselamatan di lingkungan penanganan debu.

Geometri internal katup pengunci udara putar — khususnya bentuk port masuk dan keluarnya — memiliki dampak langsung dan terukur terhadap seberapa baik kinerjanya dalam aplikasi tertentu. Katup putar port persegi, katup port bundar, konfigurasi drop-through, dan desain blow-through masing-masing memiliki kekuatan dan kelemahan yang berbeda. Memilih tipe yang salah dapat menyebabkan keausan dini, aliran material yang tidak konsisten, kebocoran udara yang berlebihan, atau penurunan kualitas produk. Memahami perbedaan-perbedaan ini dalam istilah praktis adalah hal yang membedakan sistem penanganan curah yang dirancang dengan baik dengan sistem yang menyebabkan kesulitan operasional yang terus-menerus.

Katup Putar Port Persegi: Keunggulan Desain dan Inti

Katup putar port persegi menampilkan bukaan saluran masuk dan saluran keluar yang berbentuk persegi atau persegi panjang pada penampang melintang, bukan lingkaran. Pilihan geometris ini tidak sembarangan — hal ini didorong oleh kebutuhan untuk memaksimalkan area terbuka port relatif terhadap volume kantong rotor. Port berbentuk persegi menutupi lebih banyak bukaan saku rotor pada saat tertentu dibandingkan dengan port bundar dengan ukuran nominal yang setara, yang berarti lebih banyak material yang dapat masuk dan keluar dari setiap saku per putaran tanpa batasan.

Konsekuensi praktis dari area terbuka yang lebih luas ini adalah peningkatan efisiensi volumetrik. Katup port persegi sangat cocok untuk menangani material yang ringan, halus, atau berkepadatan rendah — seperti tepung, pati, bahan kimia bubuk, karbon hitam, atau debu kayu halus — yang memerlukan bukaan port yang besar agar dapat mengalirkan secara konsisten tanpa jembatan atau banjir. Geometri ini juga mengurangi gaya geser yang diterapkan pada material yang rapuh atau berbentuk pelet saat melewati katup, karena bilah rotor tidak memotong sebagian besar aliran material selama rotasi.

Manfaat Utama Desain Pelabuhan Persegi

• Efisiensi volumetrik yang lebih tinggi karena area port terbuka yang dimaksimalkan relatif terhadap ukuran rotor
• Mengurangi gesekan partikel, sehingga cocok untuk material rapuh atau berbentuk pelet
• Performa lebih baik dengan padatan curah berdensitas rendah, diangin-anginkan, atau mengembang
• Peningkatan konsistensi pengukuran material saat menangani serbuk halus
• Kompatibel secara luas dengan konfigurasi hopper standar dan outlet silo

Keterbatasan yang Perlu Dipertimbangkan

• Geometri rumah persegi dapat membuat pembersihan dan inspeksi lebih sulit dibandingkan desain pelabuhan berbentuk bulat
• Sudut pada wadah dapat mengakumulasi material sisa dalam aplikasi sanitasi atau food grade
• Strukturnya kurang kaku dibandingkan rumah bundar di bawah tekanan diferensial yang sangat tinggi
• Mungkin memerlukan jarak bebas rotor-ke-housing yang lebih tepat untuk menjaga efektivitas segel udara

Katup Putar Port Bulat: Saat Geometri Melingkar Menang

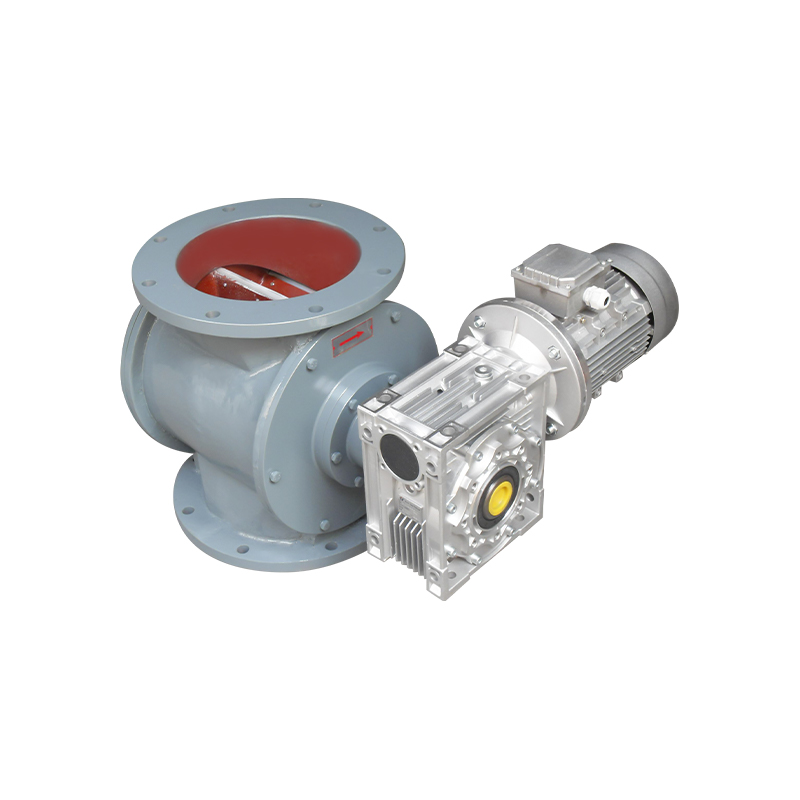

Katup putar port bundar menggunakan bukaan masuk dan keluar melingkar. Penampang melingkar berarti area port secara inheren lebih kecil dibandingkan dengan diameter rotor dibandingkan dengan port persegi dengan ukuran nominal yang sama. Namun, geometri ini menawarkan kelebihan tersendiri yang menjadikannya pilihan utama dalam aplikasi tertentu. Wadah melingkar secara mekanis lebih kuat di bawah tekanan, lebih mudah diproduksi dengan toleransi yang ketat, dan lebih mudah dibersihkan — khususnya dalam aplikasi sanitasi di mana residu produk di sudut menimbulkan risiko kontaminasi.

Katup port bundar menangani material padat, kasar, atau granular dengan sangat baik. Biji-bijian, pelet, plastik berbutir, dan produk serupa mengalir dengan lancar melalui lubang melingkar tanpa hambatan yang terkadang memengaruhi bubuk halus. Berkurangnya area port juga berarti penyegelan udara yang sedikit lebih baik pada beberapa konfigurasi, karena lebih sedikit area terbuka untuk dilewati udara selama putaran rotor. Dalam aplikasi tekanan diferensial tinggi — seperti sistem pengangkutan pneumatik bertekanan yang beroperasi di atas 10 PSI — integritas struktural rumah bundar dapat menjadi keuntungan yang menentukan.

Katup Airlock Putar Drop-Through

Kunci udara putar drop-through adalah konfigurasi paling umum dalam penanganan material curah. Dalam desain ini, material jatuh secara vertikal melalui badan katup — masuk melalui saluran masuk atas, mengisi kantong rotor, dan dibuang melalui saluran keluar bawah secara gravitasi. Rotor berputar terus menerus, memutar setiap kantong dari zona masuk ke zona keluar dan sebaliknya. Katup drop-through sederhana, kuat, dan dapat diterapkan di berbagai bahan dan industri.

Desain port persegi dan port bulat tersedia dalam konfigurasi drop-through. Pilihan di antara keduanya pada tingkat konfigurasi ini bergantung pada karakteristik material dan persyaratan spesifik sistem. Katup drop-through dengan port persegi umumnya lebih disukai untuk serbuk halus dan material dengan kepadatan rendah, sedangkan katup drop-through port bulat lebih umum digunakan pada penanganan material yang lebih kasar. Desain drop-through juga paling mudah perawatannya — sebagian besar model memungkinkan rotor dilepas secara radial tanpa melepaskan badan katup dari pipa, sehingga secara signifikan mengurangi waktu henti selama pembersihan atau penggantian bilah.

Kekuatan Katup Drop-Through

• Aliran yang dibantu gravitasi mengurangi risiko material terjepit di dalam katup
• Konstruksi sederhana dengan lebih sedikit komponen khusus dibandingkan desain blow-through
• Pelepasan rotor yang lebih mudah untuk pemeliharaan tanpa mematikan sistem secara penuh
• Cocok untuk sebagian besar sistem pengangkutan pneumatik dan pelepasan gravitasi standar

Katup Pengunci Udara Putar Tiup

Katup pengunci udara putar tiup berbeda secara mendasar dalam cara material keluar dari katup. Daripada mengandalkan gravitasi untuk membuang material ke bawah melalui bagian bawah wadah, katup tiup mengarahkan aliran udara pengangkut langsung melalui bagian bawah badan katup. Udara melewati kantong rotor dan membawa material secara horizontal ke dalam pipa pengangkut. Hal ini membuat katup tiup ideal untuk situasi di mana jalur pengangkutan berjalan secara horizontal atau ketika material yang ditangani sangat ringan atau lengket sehingga pelepasan gravitasi tidak dapat diandalkan.

Desain blow-through sangat efektif untuk serbuk yang sangat halus, bahan yang lengket atau kohesif, dan produk apa pun yang rawan banjir. Karena udara yang mengalir menyapu setiap kantong rotor hingga bersih saat berputar melalui zona pembuangan, sisa material dan penumpukan kantong diminimalkan. Namun, katup tiup memiliki tingkat kebocoran udara yang lebih tinggi dibandingkan desain katup drop-through karena jalur udara langsung melalui rotor, dan memerlukan rekayasa sistem pengangkutan yang lebih cermat untuk memperhitungkan hal ini. Mereka juga lebih mahal dan rumit secara mekanis, dengan pelat ujung yang harus menjaga jarak bebas yang tepat terhadap permukaan rotor di bawah tekanan aliran udara yang mengalir.

Katup Putar Masuk Samping dan Konfigurasi Khusus

Katup putar masuk samping dirancang untuk aplikasi di mana umpan material masuk dari samping, bukan dari atas. Konfigurasi ini umum terjadi pada instalasi dengan ruang kepala di atas katup sangat terbatas, atau ketika peralatan hulu — seperti konveyor sekrup atau konveyor rantai tarik — mengeluarkan muatan secara horizontal. Katup masuk samping kurang umum dibandingkan desain drop-through dan memerlukan pertimbangan cermat terhadap karakteristik aliran material, karena gravitasi tidak lagi membantu pengisian kantong rotor.

Konfigurasi khusus juga mencakup katup dengan jarak bebas ujung yang dapat disesuaikan, versi suhu tinggi dengan rotor keramik atau rumah baja tahan karat yang dapat digunakan di atas 300°C, dan desain tahan ledakan untuk digunakan di lingkungan debu yang berpotensi meledak yang diklasifikasikan menurut standar ATEX atau NEC. Untuk material abrasif seperti pasir, bubuk mineral, atau kaca daur ulang, bilah rotor yang diperkeras — sering kali terbuat dari baja AR400, dilapisi keramik, atau dilapisi karbida — tersedia untuk memperpanjang masa pakai secara signifikan melebihi apa yang dapat dicapai oleh rotor baja ringan standar.

Membandingkan Jenis Katup Airlock Putar Berdampingan

Bahan Konstruksi dan Pengaruhnya Terhadap Kinerja

Bahan yang digunakan untuk memproduksi katup pengunci udara putar — khususnya rangka, rotor, dan bilah ujung rotor — secara langsung memengaruhi ketahanan, kepatuhan sanitasi, dan kesesuaiannya untuk kondisi servis tertentu. Katup industri standar menggunakan rumah besi cor dengan rotor baja ringan, yang memadai untuk aplikasi non-korosif dan non-abrasif pada suhu sekitar. Namun, kombinasi ini cepat rusak bila terkena kelembapan, bahan kimia korosif, atau mineral abrasif.

Konstruksi baja tahan karat — biasanya 304 atau 316 SS — diperlukan untuk aplikasi makanan, farmasi, dan bahan kimia yang mengutamakan kebersihan, ketahanan terhadap korosi, dan kebersihan. Katup putar port persegi dalam baja tahan karat banyak digunakan di fasilitas pemrosesan makanan yang menangani tepung, gula, pati, dan produk susu bubuk. Untuk servis abrasif, bilah rotor berujung baja atau keramik yang diperkeras secara signifikan memperpanjang masa operasional dan mengurangi frekuensi penyesuaian jarak bebas ujung, yang merupakan salah satu tugas perawatan paling umum pada katup pengunci udara putar mana pun.

Memilih Rotary Airlock yang Tepat untuk Sistem Anda

Memilih katup pengunci udara putar yang benar memerlukan evaluasi sistematis terhadap material yang ditangani, perbedaan tekanan pengoperasian, keluaran yang diperlukan, dan batasan fisik pemasangan. Tidak ada satu jenis katup pun yang unggul secara universal — setiap desain mewakili serangkaian trade-off teknik yang lebih atau kurang menguntungkan tergantung pada konteks aplikasi spesifik.

Untuk sistem yang menangani serbuk halus dengan kepadatan rendah yang mengutamakan pengukuran konsisten dan gesekan partikel rendah, katup drop-through port persegi memberikan keseimbangan terbaik antara kinerja dan pemeliharaan. Untuk material padat atau granular dalam sistem pengangkutan bertekanan tinggi, katup port bundar menawarkan integritas struktural dan penyegelan udara yang lebih baik. Ketika material bersifat lengket atau jalur pengangkutan berjalan secara horizontal, katup tiup menjadi kebutuhan praktis meskipun biayanya lebih tinggi dan kebocoran udara lebih besar. Konfigurasi entri samping mengatasi kendala geometri instalasi yang tidak dapat diakomodasi oleh desain lain.

Di luar bentuk port dan konfigurasi aliran, selalu tentukan jarak bebas ujung rotor yang benar untuk material Anda — biasanya 0,1 mm hingga 0,4 mm bergantung pada ukuran partikel dan tekanan sistem — dan pastikan motor penggerak memiliki ukuran yang tepat untuk torsi awal yang diperlukan dengan material di dalam kantung. Konsultasikan tabel ukuran pabrikan dan, jika ragu, mintalah peninjauan aplikasi dari pemasok katup sebelum menyelesaikan spesifikasi. Katup pengunci udara putar yang ditentukan dengan benar dan dirawat dengan baik akan memberikan layanan yang andal selama bertahun-tahun; yang salah ditentukan akan menjadi sumber masalah produksi yang terus-menerus sejak hari pertama.
